1.DCS集散控制系统：
1.1DCS(Distribution Control System)系统以微处理器为基础，采用控制功能分散、显示操作集中、兼顾分而自治和综合协调的设计原则而建立的集散控制系统。其集数据采集、控制调节、报警输出、历史记录、报表打印等功能于一身，广泛应用于石油、化工、热电、医药、生物能源等工控领域。
1.2DCS由硬件和软件两大部分构成。DCS硬件基本构成单元包括：现场硬件单元(FHU)和操作站、工程师站、服务器等。现场硬件单元通常包括控制器、通讯模块、I\O模块、电源模块，以上组件通常集成在DCS系统机柜内，安装在中央控制室或远程控制室；DCS软件部分包括：DCS系统组态软件(DCS Configuration Software)和HMI接口软件。系统组态软件通俗讲就是编程软件，通过该软件平台编写程序，完成代码编写、算法及逻辑校验，正确无误后，下装(download)到控制器中，通过该组态软件主要完成数据采集、控制调节、报警值设定、控制逻辑联锁以及与第三方数据通讯的数据采集等功能，从而实现通过DCS系统控制现场一次仪表或从现场一次仪表采集实时工艺数据。

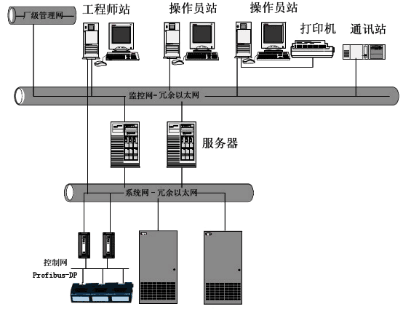

1.3DCS网络架构

2.Wicc

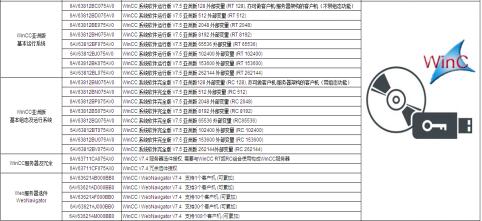

西门子视窗控制中心 SIMATIC  WinCC（Windows Control Center）是西门子SCADA集成系统的核心. WinCC基本软件、选件及附加件，所有这些组成部分都用于为您的特殊需求量身定制解决方案。
WinCC具有以下性能特点：
1．能够提供生成复杂可视化任务的组件和函数，生成画面、脚本、报警、趋势和报表的编辑器由最基本的wincc系统组件建立。
2.WinCC是一个模块化的自动化组件，既可以灵活地进行扩展，从简单的工程到复杂的多用户应用，又可以应用到工业和机械制造工艺的多服务器分布式系统中。
3．众多的选件和附加件扩展了基本功能。已开发的、应用范围广泛的、不同的WinCC选件和附加件，均基于开放式编程接口，覆盖了不同工业分支的需求。
4．使用Mtcrosoft SQL Server作为其组态数据和归档数据的存储数据库可以使用ODBC，DAO，OLEDB，WinCC OLEDB和ADO方便地访问归档数据。
5．使用方便的脚本语言。WinCC可编写ANSIC和VisualBasic脚本程序.
SCADA（监控和数据采集）为工厂智能解决方案构筑了基础。WinCC 能够采集和归档过程数据，可以对数据进行累计、分析，并发送给 MES 系统使用 WinCC 工厂智能选件进行进一步的处理。

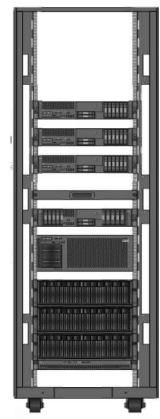

3网络机柜

网络机柜主要应用于控制系统后台，主要用于安装路由器 ，交换机，服务器，UPS，监控设备，配线架等网络设备及配件。机柜系统性地解决了计算机应用中的高密度散热、大量线缆附设和管理、大容量配电及兼容不同厂商机架式设备的难题，从而使数据中心能够在高可靠的环境下运行。
